Поквартирное отопление — это автономное отопление и обеспечение горячей водой каждой квартиры многоквартирного дома. В Европе такие системы широко распространены и применяются уже более 30 лет. В климатических условиях России проблема рационального потребления и распределения тепловой энергии системами отопления особенно актуальна. За последние несколько лет наметилась тенденция строительства жилых домов с пониженным энергопотреблением и оптимизация расходов на отопление и водоснабжение. Наиболее простым и экономичным вариантом поквартирного отопления является теплоснабжение с помощью газовых котлов.
Отличительные особенности поквартирного отопления.
-
Децентрализованное отопление, используемое по необходимости.
-
Индивидуальный расчёт за потребляемое топливо.
-
Подключения нескольких потребителей к одному каналу дымоотведения. (СНиП 41-01-2008)
-
Незначительная занимаемая площадь благодаря компактным строительным размерам.
-
Точный расчёт поперечного сечения по таблицам.
Кому выгодно индивидуальное поквартирное отопление?
Собственникам жилья.
-
Стоимость затрат на отопление значительно ниже, чем при системе централизованного теплоснабжения.
-
Потребитель имеет возможность самостоятельно определять температурный режим в помещении.
-
Отсутствуют перебои в тепле и горячей воде по техническим, организационным и сезонным причинам.
-
Возможность замены\ремонта системы отопления без отключения теплоснабжения во всём доме.
-
Отсутствие счетов на отопление и горячую воду.
-
Экономия газа для поквартирного отопления составляет 30-40%.
Строителям жилья.
-
Удешевление жилищного строительства: нет необходимости в дорогостоящих теплосетях и котельных, отсутствуют затраты на их ремонт и замену.
-
Отсутствует проблема окупаемости системы отопления и учета потребляемой энергии.
-
Возможность строительства домов в любых районах при наличии надежного газоснабжения (не нужна инфраструктура тепловых сетей).

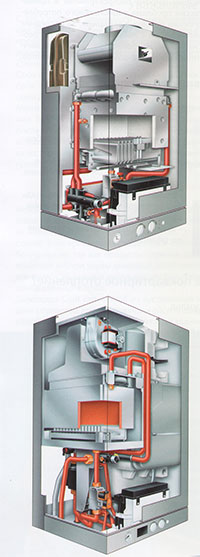

Теплогенератор с открытой
камерой сгорания.
Газовые котлы с открытой камерой сгорания потребляют воздух, необходимый для горения, непосредственно из помещения, в котором установлен теплогенератор. По другому их называют котлами с естественной тягой.
Для отвода отработанных газов используется дымоход, подсоединенный к теплогенератору. При своей относительно невысокой стоимости газовые котлы с открытой камерой сгорания имеют один серьезный недостаток - воздух забирается непосредственно из помещения, в котором находится теплогенератор.
В случае недостаточной вентиляции помещения может образоваться дефицит кислорода и как результат - отравление угарными газами. Поэтому рекомендуется установка котла в отдельном небольшом помещении - топочной. Оно должно соответствовать всем необходимым требованиям вашего отопительного оборудования, подходить по размерам и быть оборудовано в соответствии с необходимыми нормами по технике безопасности.
Отвод продуктов горения должен осуществляться при помощи дымохода, а вентиляция обеспечивать трехкратный воздухообмен. К плюсам котлов с открытой камерой сгорания можно отнести так же то, что можно поставить котел, не зависящий от наличия электросети.
Теплогенератор с закрытой
камерой сгорания.
Для котлов с закрытой камерой сгорания необходима принудительная подача воздуха в топку. При помощи специального вентилятора или кулера воздух забирается с улицы, проходит по внешней трубе, попутно нагреваясь и попадает в топку.
Продукты горения удаляются из теплогенератора по внутренней трубе, тем самым нагревая всю конструкцию и повышая КПД котла.
Газовые котлы с закрытой камерой стоят дороже открытых и не могут работать без электричества, необходимого для подсоса воздуха. Но при всём этом котел с закрытой камерой сгорания можно устанавливать в жилой зоне. Он не занимает много места и не требует специально оборудованного помещения.
Для реализации системы дымоотведения в многоквартирных домах с поквартирным отоплением
используются дымоходы двух типов:
Коаксиальные дымоходы системы LAS (воздух-газ). Дымоходы такого типа представляют собой конструкцию «труба в трубе». Внутренний контур диаметром от 130 мм предназначен для отвода продуктов сгорания. Через внешний контур диаметром от 230 мм осуществляется подвод воздуха и называется «впуском». Система Craft LAS - система дымоотведения, предназначенная для поквартирного отопления в многоэтажных зданиях при помощи индивидуальных газовых котлов с закрытой (герметичной) камерой сгорания.
— Дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения. Топливо в таких теплогенераторах насыщено водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях эксплуатации высока опасность образования конденсата и агрессивной кислотной среды. Сталь, применяемая при производстве Craft LAS пригодна для эксплуатации в широком температурном диапазоне и стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.
-

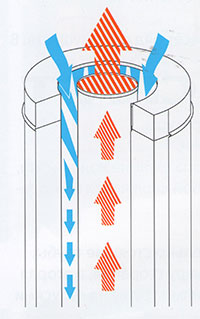

Воздушный канал для подачи воздуха в топку интегрирован непосредственно в дымоход. Воздух, необходимый для поддержания процесса горения забирается из атмосферы противотоком к дымовым газам. Продукты горения удаляются оттопки к устью дымохода по внутреннему контуру. Нет необходимости в организации дополнительной шахты приточного воздуха и видимых соединительных элементов между нею и котлом.
-
Система LAS спроектирована таким образом, что позволяет увеличить КПД котла. Воздух для горения предварительно нагревается, проходя между внутренним и внешним контуром дымохода. Благодаря этому исключается потеря тепла через вентиляционную шахту, а кпд подключённого теплогенератора увеличивается.
-
Система дымоотведения должна быть рассчитана таким образом, чтобы во внутренней трубе давление было ниже, чем в шахте приточного воздуха и в смежных помещениях. Благодаря разнице давления продукты горения удаляются с помощью термической подъемной силы, которая возникает во внутренней трубе.
-
Система теплогенератор — дымоход Craft LAS имеют замкнутую конструкцию. Это гарантирует безопасность от задымления в помещении, полное сжигание топлива, оптимальное использование энергии и надежность всей системы дымоудаления.
-
К одной дымовой трубе системы LAS может быть подключено больше теплогенераторов, чем в системах, работающих с использованием воздуха помещения.
-
Вытяжка на кухне может эксплуатироваться одновременно с работающим теплогенератором с закрытой камерой. Так как система Carft LAS является герметичной и не потребляет воздух из помещения, в отличие от систем с открытой камерой горения.
-
В отличие от котлов с открытой камерой горения, закрытые системы дымоудаления не требуют дополнительного притока воздуха из других помещений и тем самым не ухудшают звукоизоляцию внутри квартиры.
-
Камеры сгорания, которые находятся в теплогенераторах закрытого типа, хорошо шумоизолированы. Распространение шумов через дымоходы между смежными квартирами так же исключе*
-
Система дымоотведения Craft LAS спроектирована специально для многоквартирных домов. Линейка диаметров дымоходов позволяет подобрать дымоход в соответствии с номинальной тег ловой мощностью подключаемых приборов. А точный расчёт поперечного сечения по таблицам значительно облегчает задачу проектирования.
Применение системы «CRAFT-LAS», выполненной из нержавеющей стали, несёт ряд преимуществ, отличие от керамических и кирпичных дымоходов: j
-
могут быть смонтированы в уже построенных домах,
-
имеют небольшой вес и не требуют громоздких фундаментов,
-
без нежелательных последствий выдерживают большие перепады температуры,
-
благодаря гладкой внутренней поверхности препятствует отложению сажи,
-
конструкция дымоходов-сэндвичей позволяет значительно уменьшить образование конденсата
-
могут быть смонтированы в любое время года и иметь конфигурацию любой сложности благода ря модульной структуре и простоте сборки.
Коллективные или раздельные дымоходы. Представляет собой две отдельно стоящие трубы, диаметром от 80 мм. Одна из них предназначена для подвода воздуха в камеру сгорания, а вторая - для отвода дымовых газов. В конструктивном плане различий между деталями трубы на «впуск» i на «выпуск» не существует.
Рекомендации по проектированию системы Craft LAS
Проектирование дымоходов включает в себя несколько пунктов: определение места выхода и конфигурации дымового канала; расчет сечения в зависимости от предельной мощности подключенного котла. После этого определяется трасса дымохода от места подключения к теплогенератору до устья дымохода на крыше. Последний этап проектирования - выбор конкретных элементов определенного диаметра под проект.
Требования к проектированию:
Дымоход может быть размещен в свободном помещении вдоль стен, либо в строительной шахте.
В случае, если дымоход размещается с наружной стороны здания, необходимо предусмотреть его защиту от механических и температурных воздействий среды.
Требования, предъявляемые к теплогенератору:
-
теплогенератор должен быть с закрытой камерой сгорания и принудительным подсосом воздуха,
-
каналы подачи воздуха и удаления газа должны быть герметично закрыты,
-
прибор должен быть сертифицирован,
-
мощность атмосферной горелки до 25 кВт,
-
максимальная температура продуктов горения в дымовом канале не должна превышать 220°С,
-
конструкция прибора должна предусматривать предохранительный клапан, перекрывающий подачу газа в течение 10 секунд,
теплогенератор должен иметь надежное крепление к конструкции здания. Навешивание на стенки дымохода запрещается.
